by yi jung Lai

說明

以下適用支援802.11n 規格且無線傳輸速率可達300Mbps之無線網路卡和無線IP分享器和無線基地台

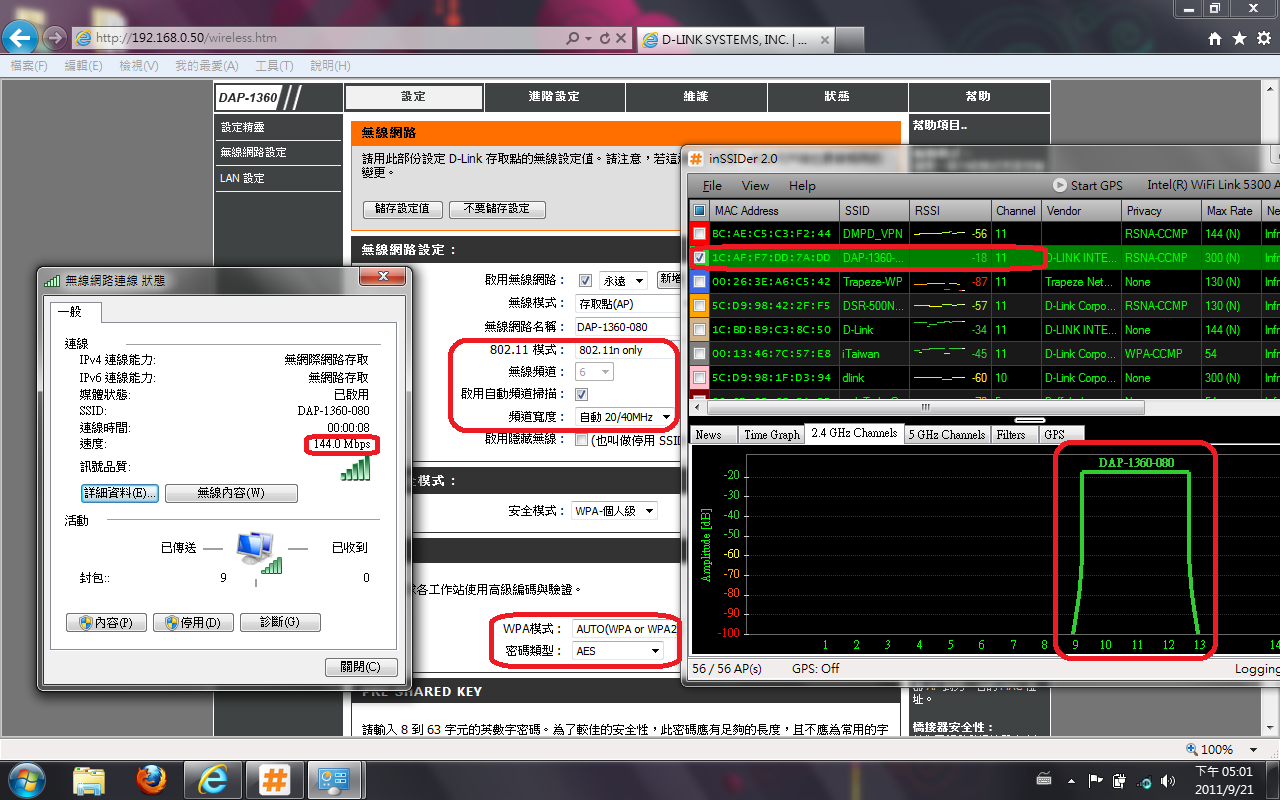

網路架構圖

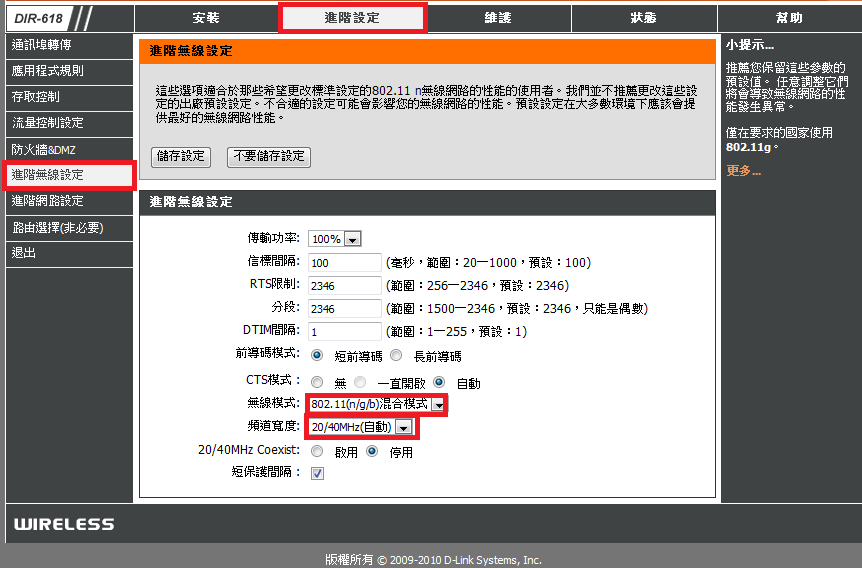

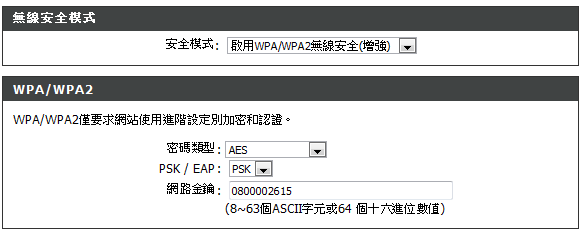

  無 線 基 地 台 設定需求   (需符合802.11n 標準規範)

  無線網路卡設定需求

(可參考筆電手冊規格書或洽筆電原廠內建802.11n無線網卡實際無線傳輸效能值可達多少?)

    無 法 達 到300Mbps 原 因

 硬體規格限制   以REALTEK 8191SE為範例

上列型號無線晶片確實能達到300Mbps的無線傳輸效能，但僅止於啟用頻道寬度為:40MHz時，接收速度可達300Mbps，

傳送速度因受限於一支天線的關係最高速率為150Mbps (電腦端顯示之數據)

  2.4GHz無線環境下干擾因素

1. 根據802.11n 的規範，若無線連線速度要達到144Mbps以上的速率

      (例如:300/270Mbps); 802.11n基地台及802.11n無線網卡的Channel Width必須啟動為40MHz。並使用40Mhz來進行連線。

1. 當Channel Width啟動40MHz時，實際上無線頻道會同時使用兩個，但周圍有其他的2.4GHz 無線基地台使用相同的頻道時，

     會引發訊號干擾無法運行40MHz，此時設備就會改運行20MHz,以保有無線連線相容性，但也因此無法跑到300Mbps速率。20Mhz下最高連線速率為144Mbps。

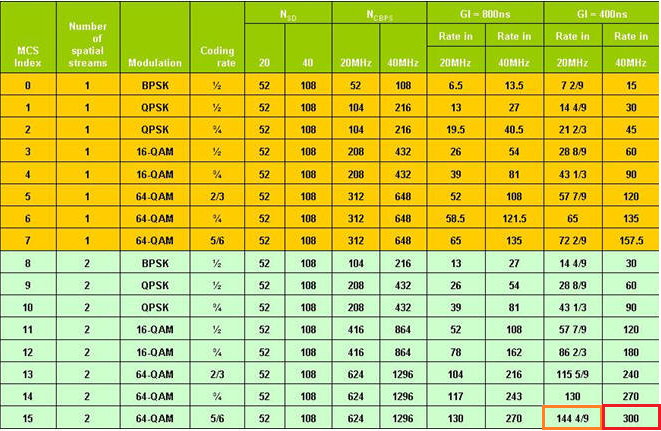

                                                         (下圖為 802.11n 速度表)

例如: DAP-1360 AP 無線頻道設定為:9 時，啟動頻道寬度:(40MHz) 時，會同時使用無線頻道:5

由於2.4G 單一頻道會涵蓋到前後兩個頻道, 所以此時實際的無線頻道涵蓋範圍為: 3~11 這一整個頻道範圍。

這時候若環境上有其他的2.4G基地台在使用此一範圍中的頻道的話,就有可能造成干擾無法使用40Mhz。

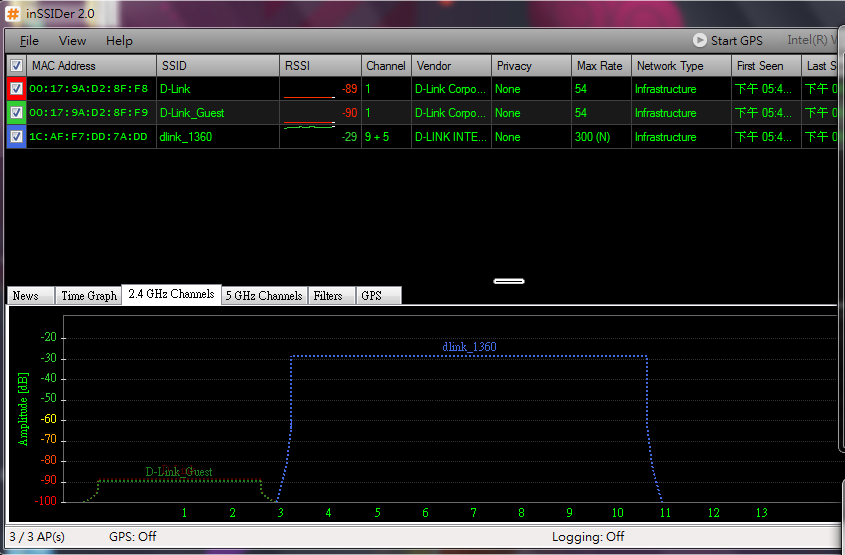

              (下圖為使用Inssider 可查看到一個無線基地台(DAP-1360)實際使用的頻道範圍 3~11 )

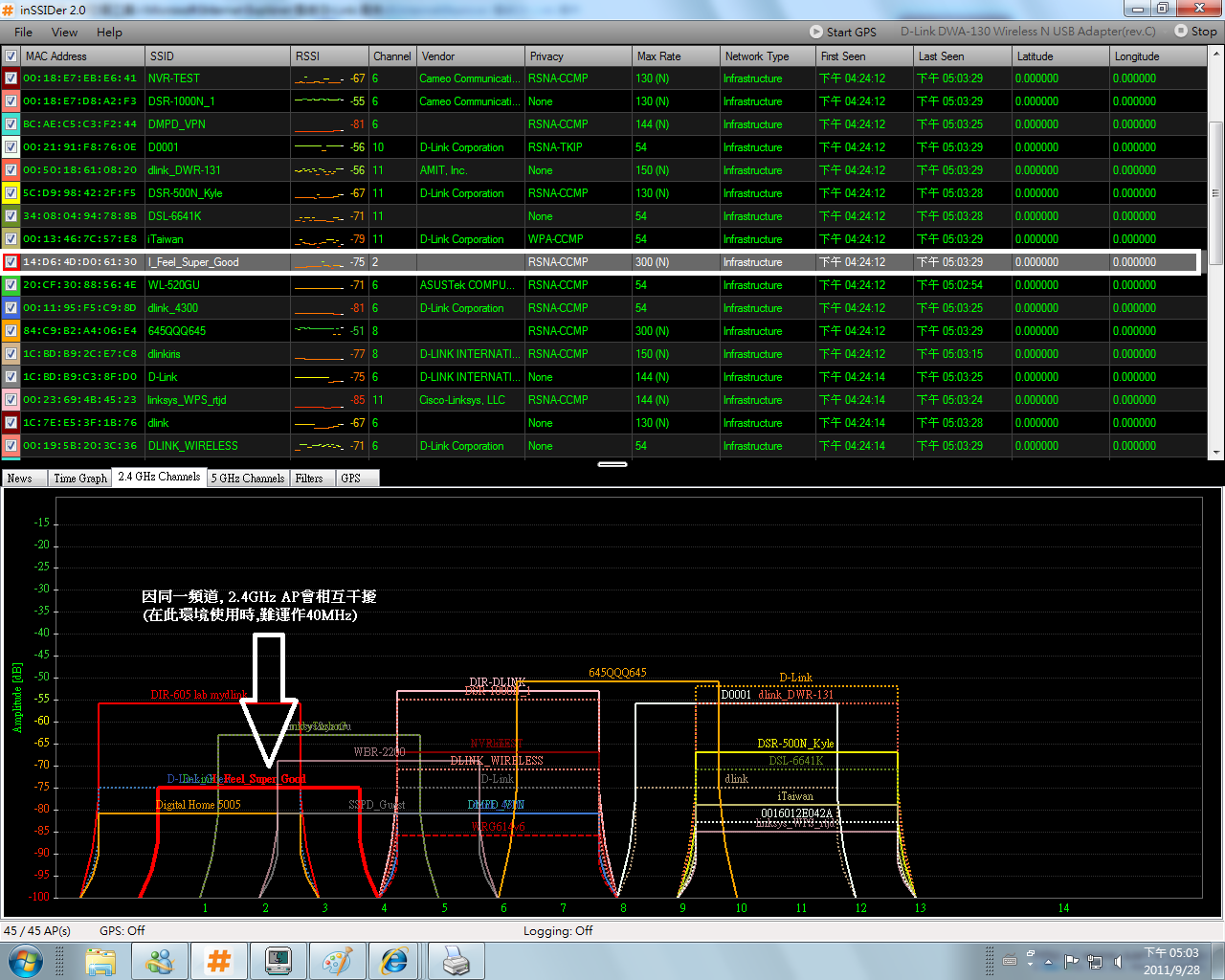

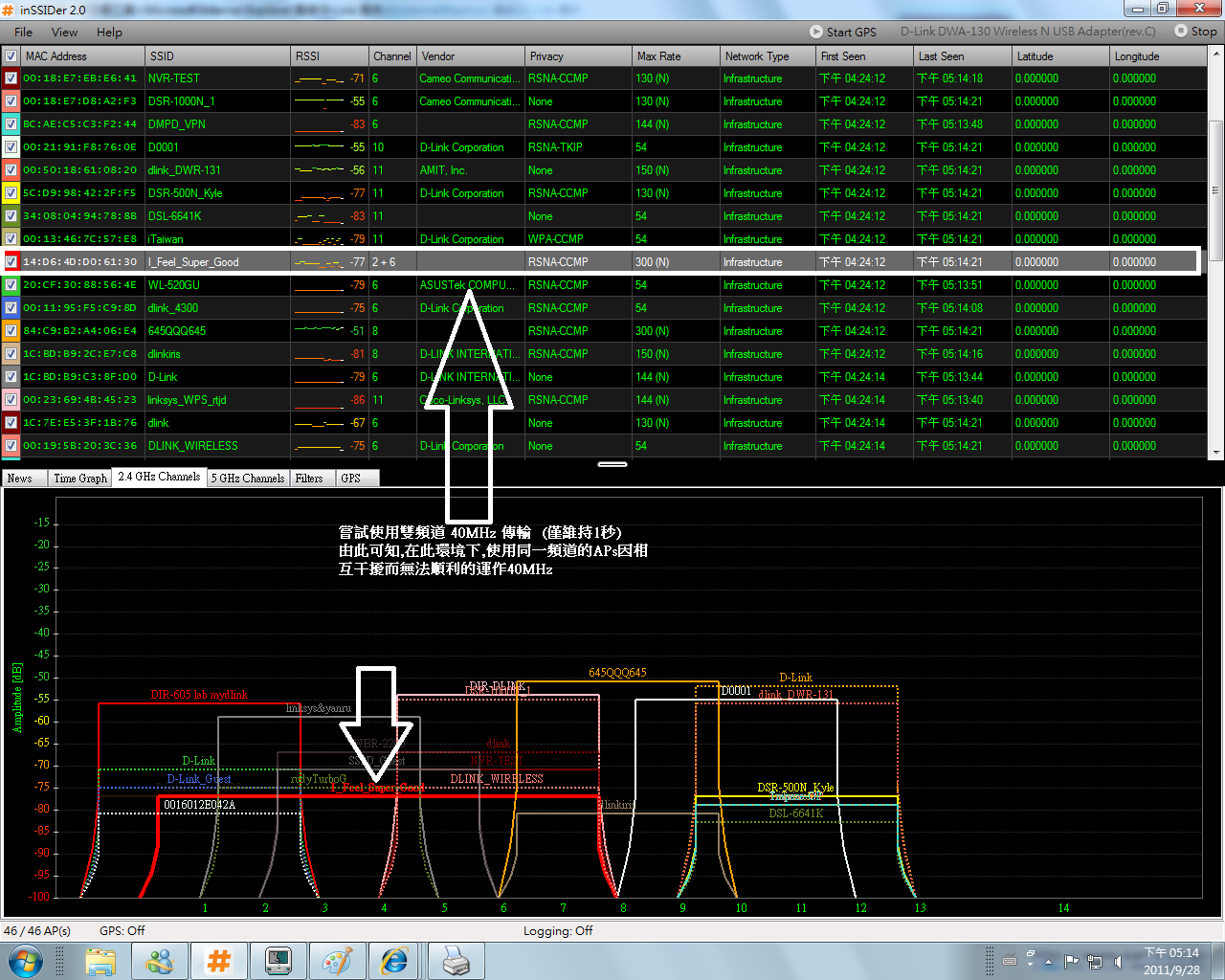

 受其他2.4GHz中之無線基地台無線訊號交疊產生干擾, 雖啟動了20/40MHz,實際卻無法運行40MHz, 最高只能達20MHz下之最高無線速率144Mbps.

1. 上述狀況於5Ghz下也是相同的運作模式¸但唯一比較不同的是¸5Ghz 每個頻道都是獨立的, 不如2.4G每一頻道會前後涵蓋和重疊2個頻道, 2.4G 的完全獨立頻道只有1,6,11 三個¸而5Ghz 有8個獨立頻道(台灣法規內)可供40Mhz運作使用。再加上5G頻段較少人使用¸所以於5G頻段下, 40Mhz較易運行, 不易有其他AP干擾。

  請參考INTEL文件說明:為何無法在 802.11n 裝置上，以 300 Mbps 進行連線？

                                          Wi-Fi 通訊協定有哪些不同類型 (802.11a、b、g、n) 和資料速率？

1. 可使用Inssider 這套軟體來先檢視目前使用環境中有多少2.4G基地台, 並查看哪個2.4G頻道無人使用可供40Mhz技術運行。

至以下連結下載Inssider軟體使用。

http://www.metageek.net/products/inssider/
